| 초도 PCB의 L/C/R 측정, 이제는 ‘자동’으로 검사한다!!! |
|
|
|
| 2023-10 글 : 박성호 기자 / reporter@sgmedia.co.kr |
|
|
생산품질 안정화 및 제고, 생산 수율 증대 효과
순수 자체 기술 적용, 편의성 극대화 실현
플라잉 프로브 테스터기 국산화로 이목을 끌었던 (주)에머릭스가 사업 다각화에 나서고 있다. 이 회사는 초도품 용량 값 측정 및 위치 확인을 자동으로 수행하는 초도품 검사장비인 ‘Auto LCR Technique’를 발표해 또 한 번 주목을 받고 있다. (주)에머릭스의 이원준 차장에 의하면, 초도품 자동 검사장비는 5년전에 개발하여 국내 대기업에 납품한 설비로, 이미 현장에서 검증을 받았다. 특히, 폭 넓은 측정 범위와 더불어 기존 솔더링 포인트 검사뿐만 아니라 양면 테이프가 도포된 PCBA에서도 검사가 가능하도록 제작한 게 가장 큰 특색이다. 이원준 차장은 “초도품 검사는 양산 사고를 예방한다는 측면에서 서서히 늘어나고 있다. 생산품질 상향평준화, 휴먼에러발생 방지 등의 이점을 고객사는 누릴 수 있다”면서, “‘Auto LCR Technique’를 에머릭스 자체 기술로 개발해 누구나 손쉽게 사용할 수 있다”고 자랑했다.
 |
(주)에머릭스 / 이원준 차장
당사의 Auto LCR Technique는 양면 테이프 도포 상태의 PCBA 및 더미보드 등 각종 초도품 시료에 대한 L/C/R(Diode 옵션 사항으로 검사가능) 검사가 빠르게 가능하며 또한 solder가 된 완제품 상태의 PCBA 측정도 가능하다. |
올해 자동 초도품 검사기인 ‘Auto LCR Technique’를 발표했다. 개발 배경이 궁금하다.
A
당사는 5년 전에 Auto LCR Technique 설비를 개발하여 납품했었다. 대기업 S사의 요청으로 개발을 착수했던 탓에 이 업체의 공정에 특화된 맞춤형 설비만을 제작했었다. 최근 들어 생산현장에서 초도품의 L/C/R 검사요구가 조금씩 늘어나고 있어서 예전의 경험을 토대로 하여 표준형 모델을 올해 초반에 발표하게 되었다.
개발 당시 고객사에서는 기존 외산 설비의 한정된 측정 항목과 수동 검사 구조에 큰 불만을 표했었다. 이에 당사는 외산 설비 대비 초도품의 측정 범위가 2배 이상이면서 자동으로 검사하는 시스템을 선보여 고객사의 극찬을 받았다.
당사의 Auto LCR Technique는 양면 테이프 도포 상태의 PCBA 및 더미보드 등 각종 초도품 시료에 대한 L/C/R(Diode 옵션 사항으로 검사가능) 검사가 빠르게 가능하며 또한 solder가 된 완제품 상태의 PCBA 측정도 가능하다.
초도품 자동 검사설비를 통해 고객사에서 누릴 수 있는 이점 및 혜택이 무엇인가?
A
그동안 초도품 검사 작업은 인간의 영역으로 여겨져 왔다. 전담 작업자가 필요한 프로세스로, 철저하게 작업자의 수작업에 의지해 왔다. 그로 인해 작업자의 경력에 따른 검사품질 차이, 한정된 생산량, 작업자 실수로 인한 생산품질 저하 등의 문제가 빈번하게 일어났었다.
자동으로 검사하는 Auto LCR Technique는 생산품질 안정화 및 제고, 자재 혼합 사고 방지 그리고 인건비 절감을 실현한다. 양산 전에 미리 초도품을 자동으로 검사하기에 ▶ 휴먼에러 방지 ▶ 정확한 소자 값 측정(측정 결과 저장 및 축적 - 이력추적가능) ▶ 자재 혼입 또는 릴(Reel) 교체 시 사고 방지 등의 이점을 제공한다. 모든 검사가 완료되면 양산 승인 후 투입이 가능하다.
Auto LCR Technique 모델의 특장점을 설명해 달라.
A

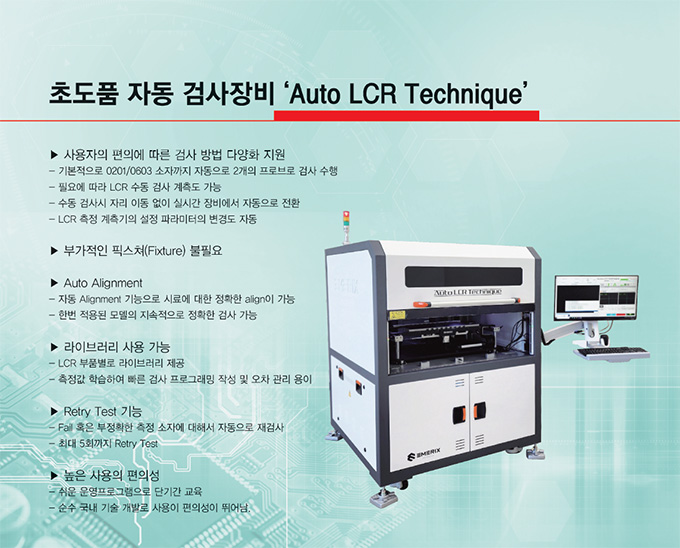

초도품 용량 값 측정 및 위치 확인 작업을 수행하는 Auto LCR Technique은 자동 프로빙 구조로 설계된 두 개의 프로브가 L/C/R을 검사한다. 최소 0201(inch)/0603mm 사이즈의 소자까지 무리 없이 빠르고 정확하게 검사하며, 위치 불량또한 확인이 가능하다.
Auto LCR Technique은 추가적인 L/C/R 계측기 탑재가 가능하여 자유롭게 탈부착할 수 있는 구조로 설계되어 있다. 필요에 따라 사용자 직접 측정이 가능한 LCR 검사 실시간으로 측정하면 장비에 자동으로 업데이트된다.
또한 라이브러리 사용으로 인해 L/C/R 부품별로 라이브러리를 제공하고, 측정값을 학습하여 빠른 검사 프로그래밍 작성, 오차 관리 또한 시험 완료 후 불량부품 정보와 위치를 표기하여 빠르게 불량 원인 파악 및 위치 확인이 가능하여 사용자의 편의를 더했다. 특히, 고객별 맞춤형 test report 형식을 제공하여 고객만족도 극대화를 실현하고 있다.
 |
